五十铃4-5方水罐消防车


五十铃4-5方水罐消防车

一、整车描述

1、概述

JDF5100GXFPM30/Q型泡沫消防车、JDF5100GXFSG30/Q型水罐消防车,采用庆铃QL1100A8MAY底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为单排改双排,可乘坐2+3,该车为内藏罐结构,车身前部为器材箱,中部为水罐,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,载水2000kgPM30/3000kgSG30),泡沫液量1000kgPM30),装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵,额定流量30L/S,车顶安装成都威斯特消防机械有限公司生产的PL24PM30)或PS30W(SG30)型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救大型油类火灾或一般物质火灾。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2005第五阶段限值的规定要求(国Ⅴ标准);整车通过国家消防装备质量监督检验中心检,CCCF正在申报中。

2、整车主要参数

外廓尺寸

7690×2250×3000mm

最大总质量

9700kg

载液量

泡沫车载水2150kg,泡沫950kg,水罐车载水3100kg

最高车速

90km/h

消防泵额定流量

30L/s      1.0MPa

消防炮额定流量

泡沫车:24L/s 1.0MPa    水罐车:30L/s    1.0MPa

消防炮射程

泡沫车:泡沫≥40m  水≥45m  水罐车:≥55m

比功率

141/9.7=14.536

接近角/离去角

19°/13°

二、底盘

1、底盘主要参数

型号

QL1100A8MAY


制造商

庆铃汽车股份有限公司

发动机额定功率

141kw

发动机排量

5193ml

发动机排放标准

GB17691-2005V

驱动形式

4×2

轴距

4475mm

最大允许总重

10000kg

最小转弯半径

19m

变速箱

手动

取力器


2、乘员室

结构

平头、四门,改制双排


司乘人员数

2+3

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、警报器;

2、取力器控制开关及指示灯;

3、附加电源开关;

三、上装结构及性能参数

总体布置

整车由消防员乘员室和车身两大部分组成,车身布置采用内藏罐式结构,左右两侧为器材箱,中部为水罐,器材箱后部为泵房。



1、器材箱和泵室

结构

主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可根据用户需求采用铝合金方管焊接)

     QQ图片20190710162902.png   QQ图片20190710162915.png


器材箱

器材箱位于乘员室后部两侧,设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯。

保温位置:安装燃油加热器(根据客户需求选装)





爬梯及上车拉手







后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。


2、水罐

容量

2000kgPM30)、300kgSG30





材质

优质碳钢,厚度为3mm(可根据用户需求采用不锈钢、PP材质制作)

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设直径460mm人孔1个,带有快速锁定/开启装置

溢流口:设DN65溢流口1

放余水口:设1DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接2DN80接口

进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制,设1个水泵至水罐充水管,DN65阀门,可气动、手动控制

3、泡沫罐

容量

1000kgPM30


材质

优质碳钢,厚度为3mm(可根据用户需求采用不锈钢、PP材质制作)

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设DN460人孔1个,带有快速锁定/开启、自动泄压装置

溢流口:设DN40溢流口1

放余液口:设1DN40泡沫罐放余液口

出泡沫口:设1DN40泡沫罐到水泵出泡沫管

四、水系统

1、水泵

型号

CB10/30-RS型低压车用消防泵


形式

低压离心式

额定流量

30L/s     @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

自带滑片泵

引水时间

最大吸深时≤50s

2、管路系统

管道材质

优质无缝钢管


吸水管路

泵房左右两侧各设1DN100吸水口

注水管路

水罐左右两侧各设2DN65注水口,泵房内设置1DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1DN80出水口,带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、车载水炮

型号

PS30W


制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°,仰角≥+60°

流量

30L/S

射程

55m

2、车载泡沫炮

型号

PL24


制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°,仰角≥+45°

流量

24L/S

射程

泡沫≥40m  水≥45m

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等


泵室内控制

上装总电源开关、参数显示、状态显示

七、电气设备

附加电气

设独立电路


QQ图片20190710163234.png QQ图片20190710163246.png

辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯,安装在驾驶室顶部

警报器,其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1

八、表面处理

面漆

优质国产漆

颜色

车体外表面主色为RO3消防红

九、随车消防器材的布置和配备

1、器材布置

1

按照消防实战需要,根据消防操作程序,就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目,多人操作,互不干涉。

2、器材配备(标配)

1

吸水管

100×4

2

螺纹式

2

滤水器

FLF100

1

螺纹式

3

分水器

FII80/65×3-1.6

1

内扣式

4

集水器

JII100/65×2-1.0

1

内扣式

5

水带

13-65-20

4

低压;内扣式

6

水带

13-80-20

4

低压;内扣式

7

异径接口

KJ65/80

2

内扣式

8

水带包布

DT-SB

4


9

水带挂钩


4


10

地上消火栓扳手

QT-DS1;长400

1


11

地下消火栓扳手

860

1


12

吸水管扳手

FS100

2


13

直流开关水枪

QZG3.5/7.565

1

低压;内扣式

14

直流开花水枪

QZK3.5/7.565

1

低压;内扣式

15

泡沫枪

PQ4/0.7Z

1


16

泡沫外吸液管

40*2700

1


17

灭火器

3kg

1


18

消防腰斧

390 GF-285

1


19

橡皮锤


1


20

可充电式手提照明灯


1


3、选装配置及器材

1

自动充电充气装置

24V

1


2

空呼靠背


3


3

空气呼吸器

成员人数



4

水带护桥

橡胶

2


5

伸缩拉梯


1


6

手台泵


1


7

破拆工具


1


8

其它消防器材

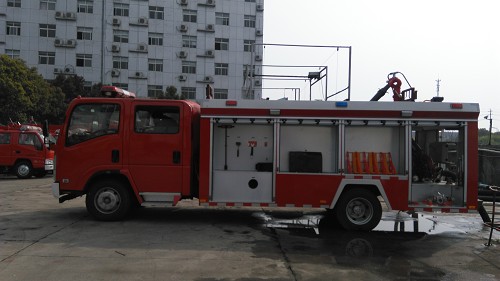

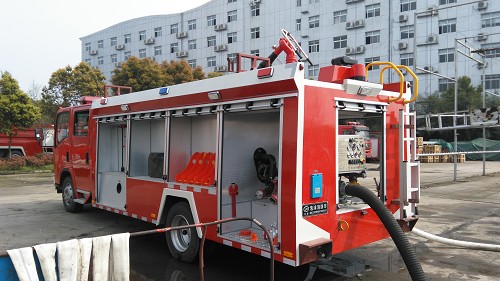

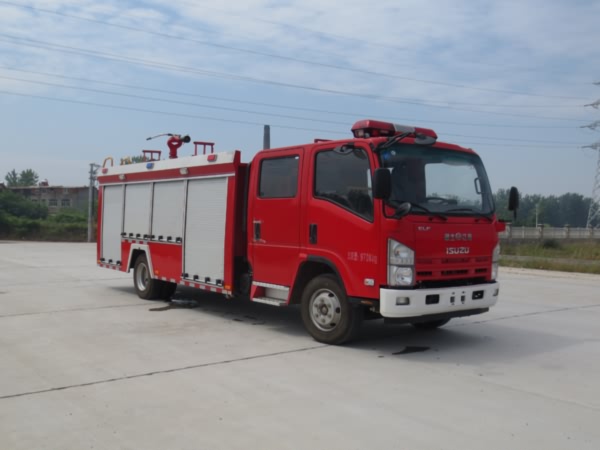

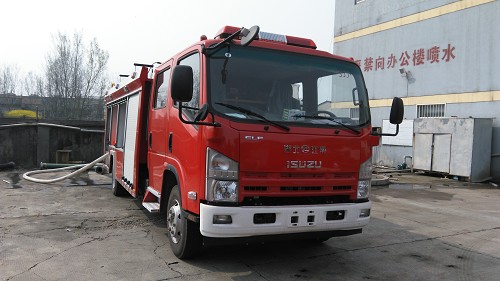

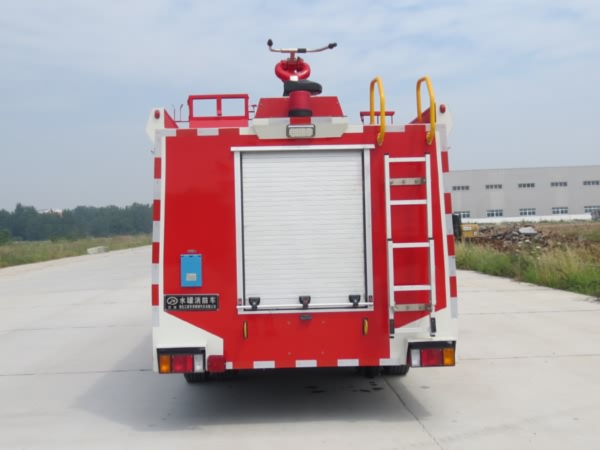

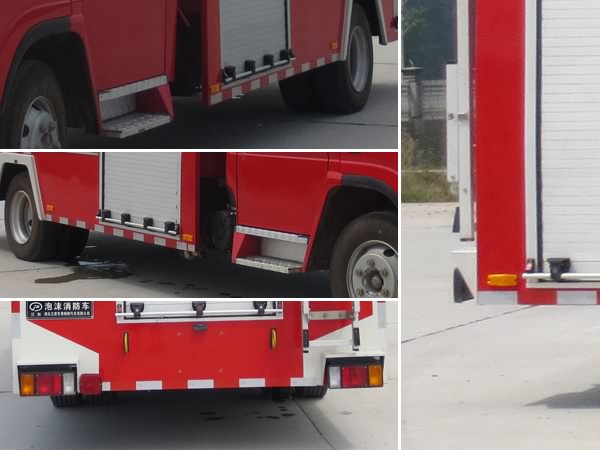

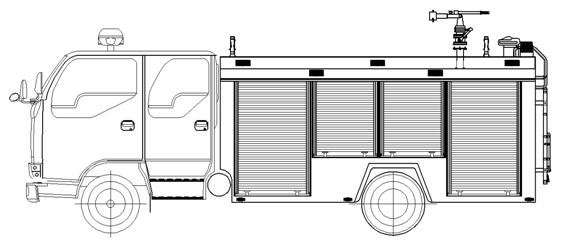

多方位图:
