凯马2方简易消防车
JDF5040GPSKM5绿化喷洒车详细描述
一、 整车
1. 外廓尺寸：4930 mm×1740 mm×2750 mm
2. 乘员人数：2
3. 水罐：容积1800 L
4. 水泵：流量40m3/h，功率9.25kw
5. 水炮：射程≥30m。
二、 底盘
1. 型号：凯马KMC1040A26D5
2. 驱动型式：4×2
3. 轴距：2600mm
l 发动机：型号为WP2.1Q82E50，直列四缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：60KW
l 排放标准：国Ⅴ
4. 变速箱：机械式手动变速箱，5个前进档
5. 转向系统：左置，液压助力转向，
6. 制动系统
l 驻车制动：中央鼓式制动
7. 最高车速：95km/h
8. 取力器：侧取力器，手动软轴控制。
三、 驾乘室
1. 结构：平头驾驶室，固定型。
2. 布局：单排双门，乘员人数为2。
3. 设备：除原车设备外，还装有取力器开关等。
四、 上装
(一) 罐体
1. 容积：1800L（水）。
2. 结构：
l 方圆焊接结构，内设防荡板和防浪孔。
l 人孔及人孔盖1套，直径φ500 mm。
l 出水口1个，位于罐体底部，通径为DN50。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。（根据客户需要：内壁可做防腐处理，经久耐用。）
4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 出水阀：手动控制
l 顶部：采用防滑花纹钢板，两边不锈钢护栏，确保人员安全。
l 尾部：配备可供作业人员上下的爬梯。
五、 水泵及水路系统
1．水泵
l 型号：65QZ-40/50
l 安装位置：车架下右侧
l 流量及功率：40m3/h @9.25kw
l 自吸时间：≤90秒（4米吸深时）
2．洒水管路
l 罐出水管路：DN50，带手动球阀，右置向右
l 外吸水管路：DN50，右置向右
l 炮出水管路： DN50，带手动球阀，后置向上
l 水带出水管路： DN50，带手动球阀，右置向右
l 消防接口：DN65,带管牙接口，右置向右
六、 电气系统
1. 尾部装有符合国家标准的组合尾灯和牌照灯。
2. 操纵系统：取力器操作杆，安装在驾驶室。
七、 随车基本配备清单
序号 | 名 称 | 数 量 | 序号 | 名 称 | 数 量 |
1 | PVC吸水管 | 2根 | 2 | 底盘专用工具 | 1付 |
八、 整车涂装
l 绿化喷洒车的外表喷涂白底蓝条；
九、 随车文件资料
l 底盘使用说明书（1份）
l 底盘维修手册（1份）
l 底盘质量保修卡（1份）
l 底盘合格证（1份）
l 随车维修工具清单（1份）
l 消防泵使用维修说明书（1份）
l 绿化喷洒车使用说明书
l 绿化喷洒车合格证
l 绿化喷洒车交接清单

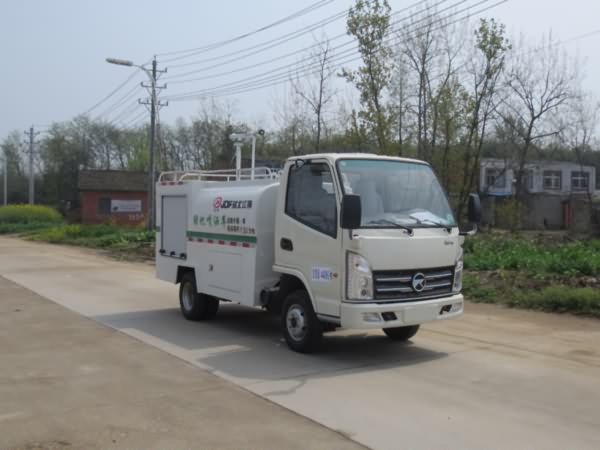

多方位图：
